Plaquettes

Pour le moment je roule avec des plaquettes old new stock de chez AP. Je me rends compte à l'occasion d'une discussion avec un autre sevener, que la ref AP d'origine CP7600D46BX-M1142 n'est plus disponible chez AP. Comme je n'ai jamais abordé la question sur le blog, je fais un petit post "résumé" de ce que j'ai lu ici et là ...

Sur les AP 4 pistons, le profil est un CP7600D46, c'est à dire le même que celui des kits optionnels AP pour freins avant de mini JCW, de Ford Fiesta ST 150, ou de Subaru STI.


A noter qu'à ma connaissance, les disques sont fabriqués spécialement pour Caterham et ne sont pas disponibles ailleurs :
https://www.caterhamparts.co.uk/product_info.php?products_id=493

Pour une utilisation route, Les références les plus courantes sont les :

• Ferrodo DS2500 (Backing Plate/Shape # FRP3085H),

• EBC Greenstuff (Backing Plate/Shape # DP41377),

• Mintex 1144 (Backing Plate/Shape # MDB2027),

• Carbone Lorraine CL4 (Backing Plate/Shape # 5038W46T16),

• ...


NB : Pagid n'a rien de plus "route" que la 4.2 bleue (Backing Plate/Shape # ERS625)

Certains "spécialistes" ne conseillent pas trop le passage en Ferrodo DS3000, Carbone lorraine RC4+ ou RC6, Pagid RS4.2 blueues, RS14 ou RS15, Mintex 1155 ou 1166 vu le faible poids de nos voitures et les "désagréments" que les plaquettes racing occasionnent :

• usure plus rapide des disques,

• contraintes de chauffe des freins,

• risque de voilage des disques,

• poussières incandescentes qui endommagent les jantes

• ...


Les étrier 2 pistons de l'arrière acceptent les plaquettes ferrodo fdb398
cf Chez oscaro

Coté liquide, si du DOT 5.1 de grande surface spécialisée fait globalement l'affaire, les plus exigeants utiliseront du liquide haut de gamme AP 600 ou Motul RBF 600.

Ballades

L'automne encore clément me permet de profiter un peu de la voiture ... et de prendre des photos dans le jardin. On voit mieux le résultat de ma modif des supports de phares





Par contre, je désespère de ne pouvoir donner un juste rendu de l'orange du nez ... promis : c'est nettement mieux en vrai !

Headlamps stands reloaded !

Depuis que j'ai monté des petits phares (5 pouces 1/2) en position surbaissée, via des supports maison, j'avais des clignos assez inutilisables


J'ai donc décidé de modifier mes supports pour y intégrer les clignos. Tout le cablage devant passer dans les supports. Le plus simple était de reprendre les existants, construits par Jean-Luc, et d'y inclure un filetage en bout de support pour pouvoir visser les clignos "obus dessus".


Je suis reparti des mêmes éléments, mais j'ai raccourci les filetages des clignos et des phares, gaîné les fils, décapé et repeint les supports ...


Vu comme ça, c'est un peu bizarre ... mais quand on voit la voiture dans son ensemble, c'est beaucoup mieux !

Alès - 12 Aout

B&B livrait ce jour deux R300 ... dont celle là :


L'écurie Rossel ... en local de l'étape ;-)


B&B was there





Cherchez l'intrus(e)

Speedometer

J'ai acheté un speedo (compteur de vitesse) caerbont il y a quelques mois, mais on ne s'est pas trop soucié de l'installer.


Me voilà donc plongé sous le tableau de bord pour trouver le bon raccordement et sous la voiture pour mettre en place un capteur de proximité magnétique (un sigma de chez Décathlon) dans le tunnel et 4 aimants sur l'arbre de transmission.

Digital Race Electronics (DRE) shiftlight

J'ai installé mon shiftliht sur la voiture. J'ai tout d'abord essayé d'utiliser la sortie prévue à cet effet sur l'ECU AlphaWeber (sortie 37 référencée SS sur le faisceau moteur, female spade pourpre/blanc), mais c'est peine perdue, vu le format exotique des infos qui en sortent. Yvan confirme que son tachymètre Racetech RTTC8-SL sait faire, mais à £200 la pièce ... ben j'ai préféré chercher une autre solution.


L'autre solution, c'est de simplement brancher le shiftlight sur le compte-tour (fil vert=signal, fil bleu=masse, fil rouge=+12v), en repiquant le signal d'entrée. Ca marche ! Mais c'est ce faisant que je me suis rendu compte que le faisceau du compte-tour est défaillant ... et pour cause, l'un des composants qui le constitue a simplement plié à cause d'une fixation un peu trop souple.

Lambda

Pour m'assurer de la bonne carburation de mon moteur, il faut que je peaufine mon réglage stœchiométrique ... autrement dit, que je teste mes valeurs d'AFR. On fait ça en mesurant la tension en sortie de la lambda : un lambda de 1 équivaut à un AFR de 14,7 et correspond à une certaine tension en sortie de la sonde lambda. Voici un site assez sympa pour comprendre tout ça : http://www.eobd.fr/sonde_lambda.htm

Donc dans le cas d'une sonde à bande étroite :

Sa plage d'utilisation est réduite, elle donne des faveurs fixes en dessous de 13,5 et au dessus de 16 environ. Entre 0.1V à 0.4V le mélange est considéré comme pauvre, entre Entre 0.6 V et 1.0V il est riche, l’équilibre se trouvant autour de 0.5V. Ce type de capteur ne peut fournir de donnée précise sur la quantité d’oxygène mesurée car il oscille en permanence entre trop riche et trop pauvre.


Problème, il me semble que j'ai une sonde large bande ... en quel cas les voltages ne correspondraient pas. Pour un lambda de 1, l'AFR est de 14,7 ... et la tension à lire n'est plus de 0,5/0,6v mais de 2,246v.

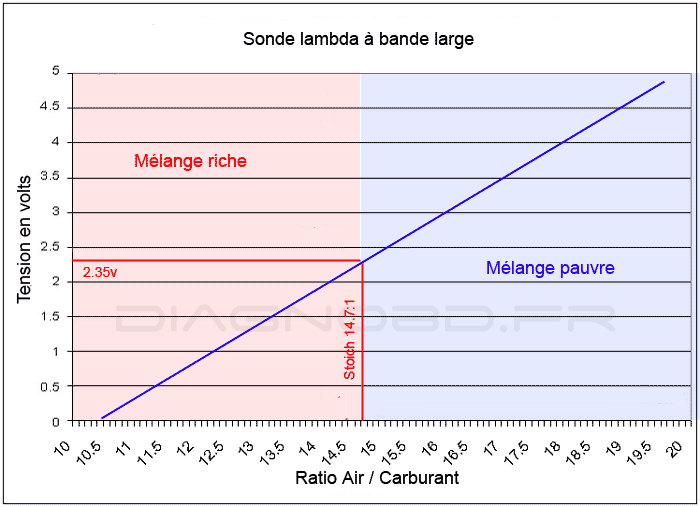

Cas d'une large bande :

Une UEGO (Universal Exhaust Gas Oxygen sensor), est plus précise, mais plus chère et surtout ... ne fonctionne pas sur la même plage de tensions.


Ce qui donne le tableau ci-dessous :

A/F ratio Voltage(volts)

10.015625 0
10.015625 0.156
10.015625 0.312
10.015625 0.468
10.015625 0.624
10.015625 0.780
10.289062 0.936
10.718750 1.092
11.109375 1.248
11.421875 1.404
11.812500 1.560
12.203125 1.716
12.593750 1.872
13.101562 2.028
13.492187 2.184
14.117187 2.340
14.703125 2.496
15.718750 2.652
17.007812 2.808
18.609375 2.964
18.960937 3.120
18.960937 3.276
18.960937 3.432
18.960937 3.588
18.960937 3.744
18.960937 3.900
18.960937 4.056
18.960937 4.212
18.960937 4.368
18.960937 4.524
18.960937 4.680
18.960937 4.836
18.960937 4.992
_________________

Finitions

Petits jeux du jour :
- fuite d'huile du raccord pompe externe/bâche réglée ... fastoche
- isolant mis en place sur la pédal box,
- couvercle de la pedal box en place également,
- intérieur du coffre ok,
- renfort de baie moteur monté,
- durites de frein fixées,
- DRE en place (mais ne marche pas ... faut que je le règle, à priori)
- pas pu mettre le capteur pour le compte tour ... je suis à court de fil électrique ! c'est pas grave, je m'en occuperai un autre jour, après réappro.
- scuttle remonté pour de vrai avec les habillages en dessous et tout

- pas roulé, puisque plus de fil pour câbler le voltmètre non plus ... tant que j'aurais pas vérifié ma valeur de lambda, je vais me la jour tranquille.

Elle remarche ... pour de bon !

Donc, pour résumer ... depuis que nous avons récupéré mes pièces chez le préparateur, c'est surtout Yvan qui a bossé sur le moteur. On a pu s'occuper de l'ultime remontage de la voiture cette semaine, achevé aujourd'hui par un re-démarrage de l'HPC. Les modifs apportées à la circulation d'huile par Yvan, sur les recommandations du motoriste, ont permis de régler une bonne fois pour toute les soucis de pression d'huile trop basse. A froid, on est désormais à 5 bars et à chaud, on reste à environ 3 bars. Du coup, les cliquetis et autres problèmes de levée de soupapes ont disparus, et il a été possible de faire un pré-réglage de l'injection. Pour info, d'ailleurs, le capteur de position des papillons doit avoir une valeur de 1.2 au repos (tension prise entre les bornes 1 et 2) ... heureusement que miss JPE n'était pas loin !

Un bon réglage, le remontage du frein à main, du shift-light etc ... constitueront le point final du projet ... ce qui suivra sera du bonus !

Juste pour le plaisir :

Intermède

Comme dans les vieux films un peu anciens, faisons une pause en attendant la suite des réjouissances. Les délais du préparateur nous enseignent tant bien que mal la patience. Je continue d'espérer que la voiture aura retrouvé son moteur, débarrassé de ses soucis désormais récurrents de pression d'huile, avant l'été. J'aurais encore probablement à acquérir et faire régler un calculateur d'injection programmable, mais ça, ça peut-être fait assez rapidement, une fois la voiture en état de marche.


Donc, le WE dernier, à Escatalens, avait lieu les quatrièmes JPAE, comprendre Journées du Patrimoine Automobile d'Escatalens, organisée par une association de la commune. Cette manifestation est tout à la fois bourse d'échange, un lieu de d'exposition et de démonstration de motos, voitures et tracteurs de collection, et une occasion de vendre ou d'acheter un véhicules ancien, ...



A l'échelle d'une ville de 800 habitants, c'est un sacré programme ... et nombreux sont les amateurs, principalement du département qui ont répondu présent. Une très très large proportions de voitures française était donc exposée, accompagnée de quelques exotiques, pas toujours antérieures, comme initialement demandé, à 1975 !!!



Le site JPAE : http://www.jpae.fr/

Great piece of news !

I just found a new gadget by google, that automatically translates the blog-page you're reading in almost any language. Well, the result is not necessarily perfect ... but it's worth trying in it when you do not read french ;-)

So have fun reading us !!!

Grosse déception !

Le préparateur a été formel : pas possible de faire un réglage correct tant que la pression d'huile est insuffisante (2 bars au max pour l'instant). Du coup, au lieu de ramener la seven sur Toulouse Samedi, on a déculassé puis redéposé et mis à nu le bloc. Il devra être éprouvé, voire radiographié pour diagnostic ... ça n'est probablement pas un hasard si un symptôme d'avant la reconstruction persiste aujourd'hui.


La culasse déposée,


Un peu riche, vous dites ?


Pas trop usés, les cylindres, depuis le dernier démontage :-?

Une sortie de warriors !

L'hiver voit traditionnellement nos voitures rejoindre leur garage ... et bien, sur Toulouse, on ne craint pas le froid, comme nous l'avons démontré cet après midi, au cours d'une boucle de 3h, par environ 0°c ... et pour certains, sans pare-brise ni chauffage !

Plateau équilibré : une 2-11 atmo, une 2-11 compresseur, une elise et une exige cup, deux R300 et une 340R.


Après un bout de chemin jusqu'aux ruines des tribunes du circuit de Cadours ...


... en passager de Jérôme sur Exige Cup (quel son !) ...




... j'ai eu l'occasion d'être le passager de Cédric, sur la 2-11 compressée, sa compagne ayant décidé de tester une Lotus équipée d'un compresseur ... et du chauffage !


Sans oublier la pause café en face d'un joli marché couvert !

Tarage amortisseurs

Je ne l'avait pas noté, donc il a fallu chercher pour retrouver les valeurs par défaut des tarages d'amortisseurs des HPC. Avec l'aide des seveners, on a réussi à reconstituer les valeurs des tarages d'origine :

HPC :

- 200 lbs avt (bleus, plus dispos) / BAR avt bleue 9/16 (14,2mm)
- 170 lbs arr (blancs d'origine, plus dispos) / BAR arr orange 1/2 (12,7mm)

HPC cup :
- 300avt (verts, Part Number:77843A6) / BAR avt rouge 5/8 (15,9mm)
- 250arr (verts, plus dispos) / BAR arr ?? (probablement 9/16 (14,2mm), soit bleue)

Et donc sur la mienne, maintenant :
- 225 lbs avt (orange repsol by DrFaulkner :D) / BAR avt bleue 9/16 (14,2mm)
- 215 lbs arr (noirs, by Eibach, Part Number:77844) / BAR arr orange 1/2 (12,7mm)


Soit dit en passant, CC livre désormais du 250 aux 4 coins sur les 1600 Sigma Cup, mais recommande de mettre un poil moins dur devant et de baisser la taille de la BAR en conséquence à 9/16 voir 1/2. Enfin, leur catalogue compte quand même des ressorts à 350lbs (CSR Race, Part Number:58842) pour l'avant, et des BAR allant jusqu'à 3/4 (19mm - Jaune) !!!

http://www.dfaulknersprings.com/index.htm

Ca caille

La météo ne va pas en s'arrangeant :



Faut donc bosser à l'intérieur. J'ai fini de décaper mon arceau cup complet, qui remplacera après peinture celui que j'ai actuellement :

Géométrie !

Lors du dernier passage de la voiture chez Seb, il lui a fait une ch'tite géométrie, histoire de partir sur des bases saines. Autant que j'ai pu en juger ... ça me convient. Enfin toujours est-il qu'en faisant mon rangement annuel, je suis tombé sur le jolie rapport de la carrosserie Berjot ... hop en ligne ! et que ça saute !
